30／30形フィルタは、従来のパネル形フィルタ、ロール形フィルタに比べて高性能・高効率で、メンテナンスも容易な画期的なエアフィルタです。プレフィルタとして使用した場合、中・高性能フィルタの寿命を延ばし、組合せ捕集効率もアップします。高性能で取扱いが容易な為、工場の換気用や制御盤、モーターなど機器の保護用フィルタとしても最適です。

構造
特徴
仕様
用途

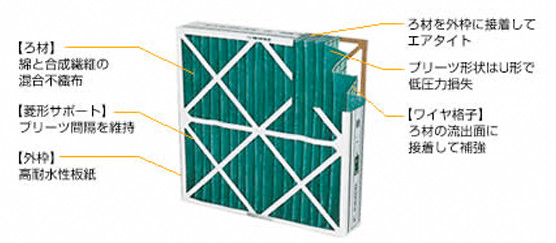

構造

特徴

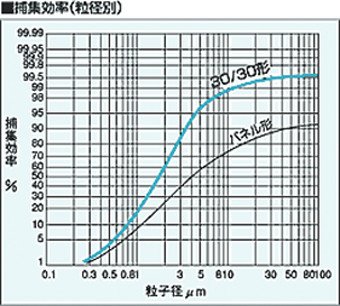

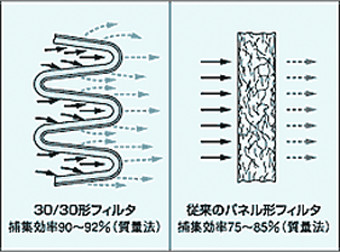

高効率・高性能: ろ材を構成している繊維が従来のパネル形フィルタに比べて細かいため、捕集効率が90～92％（質量法）と高く、幅広い用途で使用できます。

大容量・長寿命: 折込み形ろ材の採用により、従来のパネル形フィルタに比べてろ過面積が非常に大きく、大幅に寿命がアップします

取付簡単・メンテナンスが容易: フレームへの取付け、取外しが簡単にできるので、フィルタ交換などメンテナンスに手間がかかりません。

仕様

形式	呼称寸法 mm	実寸法mm			標準風量 m³/min	初期圧力損失 Pa	ろ過面積 m²	取付金具
形式	呼称寸法 mm	W	H	T	標準風量 m³/min	初期圧力損失 Pa	ろ過面積 m²	取付金具

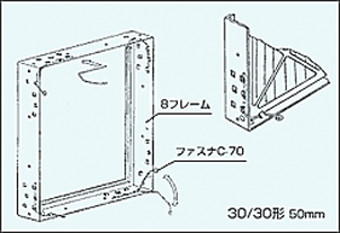

30/30形 50mm	305×610	289	594	45	28	80	0.79	●フレーム 8フレーム ●金具ファスナーC-70
	508×508	495	495	45	39	70	1.12
	610×610	594	594	45	56	80	1.64
30/30形 100mm	305×610	289	594	95	32	80	1.28	●フレーム 8フレーム ●金具ファスナーC-77
	508×508	492	492	95	44	70	1.73
	610×610	594	594	95	63	80	2.55

●上記以外に30/30形 25mmも取り扱っております。
●上記以外の外形寸法（W×H）の場合は別途ご相談下さい。

用途

中・高性能フィルタのプレフィルタ用

・従来のパネル形フィルタ、ロール形フィルタの置き換えに最適です。
・高効率・高性能で、組合せ捕集効率をアップします。

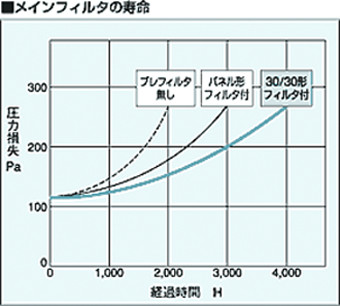

・メインフィルタの寿命が長くなります。

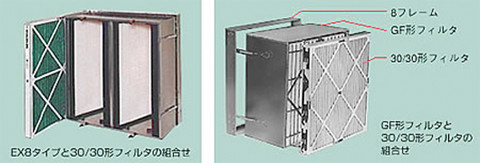

・GF形、EX形（EX8タイプ）、CG形（CG8タイプ）に簡単に取付可能です。

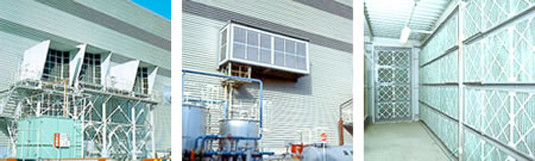

工場換気用

・工場内に外気を取入れる場合の除じん用に。
・製鋼、金属、化学、薬品、食品、電子部品、塗装など各種工場に。
・清掃工場、下水処理場、地下鉄などに。
・取替作業が簡単で、メンテナンスの手間がかかりません。
・外気取り入れ用として

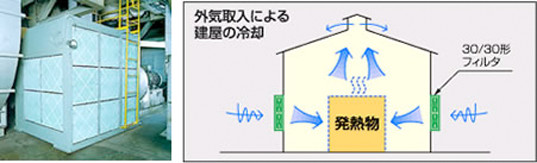

・冷却送風用として

機器の保護用

・機器内部に粉じんが入ることによって起こるトラブルの防止に。
・制御盤、空調機、発電機、モーターなどの保護用として。
・電気室のクリーン化用に。
・取替え作業が簡単で、メンテナンスの手間がかかりません。

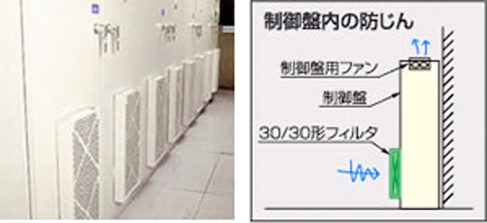

・制御盤保護用として
