FFC（フローフォーミングセンター）では、『スピニング工法に転換したい』『こんな形状はできるの？』といったお客様からのご要望にお応えするためのテスト機を常設しています。お客様からの試作依頼対応、お客様との共同開発、自社独自工法の開発を行っています。
部品形状のご相談（お客様）
工程設計のアドバイス
経験豊富なスタッフが、フローフォーミングで加工する為の工程設計（形状提案、原価低減）をお手伝いします。
シミュレーション技術が活用可能
-

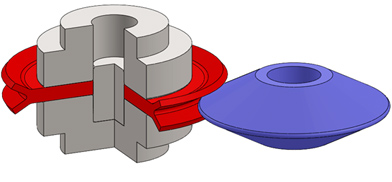

上下分割成形
-

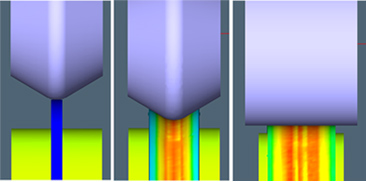

成形解析例

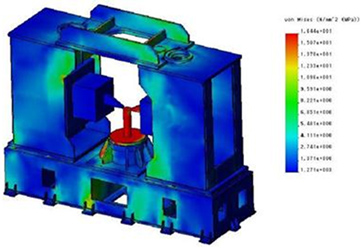

シミュレーション技術を駆使したバーチャル検証が可能です。
部品の試作
各種テスト機をそろえて、加工方法にあったテスト機で試作します。
加工はWEBカメラによるリモート中継が可能
・各種測定装置の使用が可能です。（形状測定、3次元測定）
・スピニング加工のパイオニアである、独ライフェルト社のノウハウ共有が可能です。
-

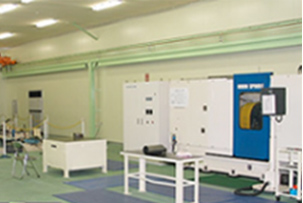

フローフォーミングセンター内観
-
リモート立会中の様子（加工機内部の撮影）
-
３次元測定器
部品の評価（お客様）
設備のご提案
テストで得られたデータにより、最適な設備をご提案します。

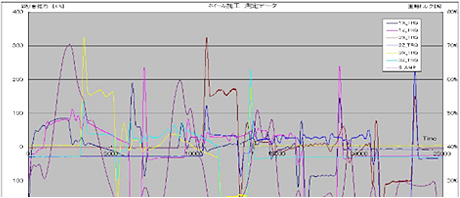

実際の加工に必要な推力を計測し、最適な設備をご提案します。
設備設計・製作～搬入・立上げ
国内外を問わず、立上げ、アフターサービスまで対応いたします。
-
-
＜参考加工可能域＞
素材径：φ30～φ1,500
板厚：0.5㎜～15㎜
材質例：S45C, SPHC ,SUS304,SUS409 ,
アルミニウム、チタン、マグネシウム、ニオブ等※加工品形状により加工可能域は変わります。
テスト機のご案内

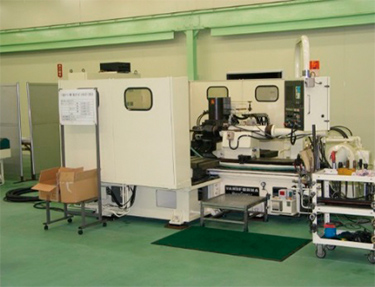

- 小型スピニングテスト機
- 対向式ロール台を持ち、最大5個のツールを使った加工が可能な設備です。

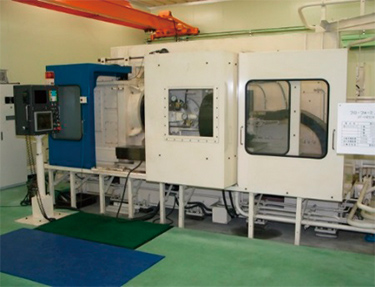

- 大型スピニングテスト機
- 最大素材外径Φ1500mmの、大型製品の加工が可能な設備です。

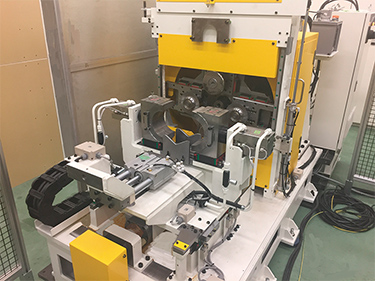

- パイプ加工テスト機（直管／偏芯／傾斜加工）
- パイプ端縮管専用の加工機です。偏芯傾斜加工にも対応します。ワーク固定方式を採用しています。

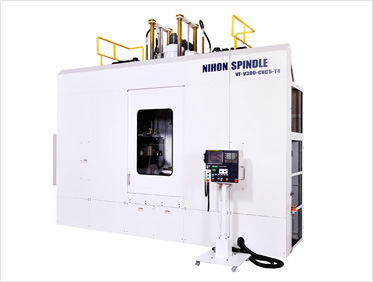

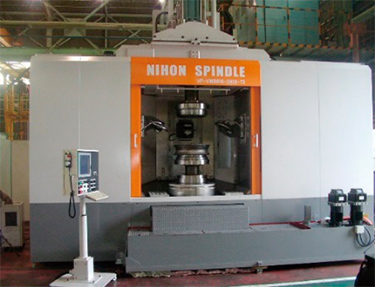

- 立型フローフォーミング加工機
- 電動サーボによる高精度加工が可能なフローフォーミングマシンです。鍛造･鋳造アルミホイール加工や、トランスミッション部品加工にも適します。

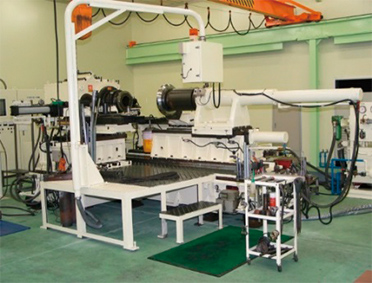

- 触媒ケース・マフラー加工テスト機（直管加工専用）
- 触媒ケース･マフラー加工に特化させたテスト設備です。ワーク固定方式を採用しています。

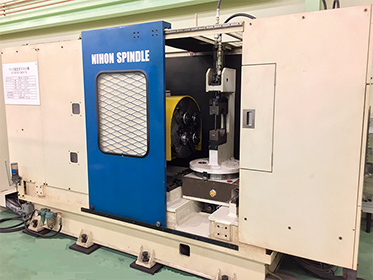

- 高速スピニング加工テスト機
- 主軸最高回転数3000rpmによる高速加工が可能なフル電動のテスト設備です。
- 横型ハイパワーフローフォーミング加工機
- 厚板成形を可能にする高剛性モデルのフローフォーミング加工設備です。対向式ロール台を持ち、最大8個のツールを使った加工が可能な設備です。
