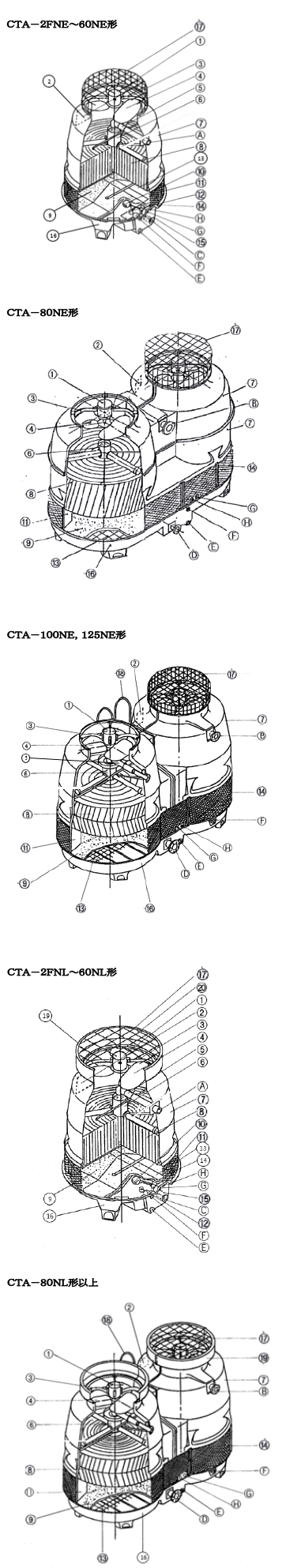

丸型 構造図

丸型構造図 説明図

■部分名称表

番号 名 称 材 質
1 モータ
2 点検窓 硬質塩化ビニール樹脂
3 モータブラケット アルミニウム鋳物
(2~10NE/2~10NLは
ガラス繊維強化ナイロン樹脂)
4 ファン 鋼材・アルミニウム板
5 吐水管 硬質塩化ビニール樹脂
6 散水装置 ガラス繊維強化ポリエステル樹脂
(2~30NE/2~30NLはABS樹脂)
及び、硬質塩化ビニール樹脂
7 塔体 ガラス繊維強化ポリエステル樹脂
8 充填材 硬質塩化ビニール樹脂
9 水滴消音板 PET樹脂
10 ボールタップ
11 遮風板 ガラス繊維強化ポリエステル樹脂
12 ブローダウン受 ポリエチレン
13 水滴消音板受 ガラス繊維強化ポリエステル樹脂
(80NE以上は鋼材)
14 ルーバー ポリエチレン
(2~3NE/2~3NLはAAS樹脂)
15 ストレーナ ポリエチレン
SUS304
16 水槽 ガラス繊維強化ポリエステル樹脂
17 ファンガード 鋼線材
18 タラップ 鋼材
19 ファンケーシング
(NLのみ)
ガラス繊維強化ポリエステル樹脂
A 冷却水入口管 鋼材(Rpメネジ)
B JIS 10K フランジ
C 冷却水出口管 鋼材(RcまたはRpメネジ)
D JIS 10K フランジ
E ドレーン管 AAS樹脂(Rcメネジ)
F オーバーフロー管 AAS樹脂(Rcメネジ)
G 自動給水管 鋼材(Rpメネジ)
H 手動給水管 鋼材(Rpメネジ)

(注)CTA-150NE、100NL以上の機種についてもほぼ同様の構造です。
