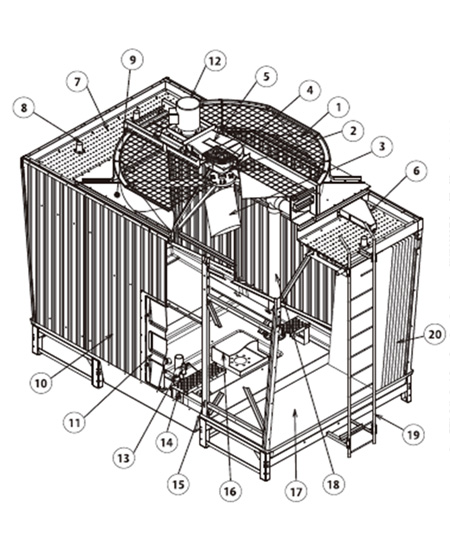

角型 構造図

角型構造図 説明図

■部分名称表

番号 名 称 材 質
1 ベルト保護カバー ガラス繊維強化ポリエステル樹脂
2 Vベルト
3 モータ 全閉外扇屋外形
4 送風機羽根 ガラス繊維強化ポリエステル樹脂
5 内部配管 硬質塩化ビニル樹脂
6 充填材 硬質塩化ビニル樹脂
7 ルーバ 硬質塩化ビニル樹脂
8 塔体骨組 鋼材(溶融亜鉛メッキ)
9 点検口 ガラス繊維強化ポリエステル樹脂
10 ファンガード 鋼材(溶融亜鉛メッキ)
11 散水槽 鋼材(溶融亜鉛メッキ)
12 散水箱 鋼材(溶融亜鉛メッキ)
13 ファンケーシング ガラス繊維強化ポリエステル樹脂
14 外板 ガラス繊維強化ポリエステル樹脂
番号 名 称 材 質
15 ストレーナ SUS304
16 水槽 ガラス繊維強化ポリエステル樹脂
17 架台 鋼材(溶融亜鉛メッキ)
18 タラップ 鋼材(溶融亜鉛メッキ)

記号 名 称 材 質
A 冷却水入口管 鋼材(溶融亜鉛メッキ)
B 冷却水出口管 鋼材(溶融亜鉛メッキ)
C ドレーン管 鋼材(溶融亜鉛メッキ)
D オーバフロー管(上部) 硬質塩化ビニル樹脂
E オーバフロー管(下部) 硬質塩化ビニル樹脂
F 自動給水管 鋼材(溶融亜鉛メッキ)
G 手動給水管 鋼材(溶融亜鉛メッキ)
