CTIとは
- CTI (Cooling Technology Institute)
-
CTIは米国に本部をおく非営利団体で、蒸発式熱伝導システム、冷却塔、冷却技術などの分野における個人や企業、団体が加盟する技術的な協会であり、近年は国際的にその活動を拡げてます。
CTIは、性能試験と性能認証を通じて、冷却塔など蒸発式熱伝導システムを用いる機器の性能評価を行い、その品質の確保に貢献しています。CTIは、冷却塔の性能認証に関して先端をいく機関であり、CTIが実施する試験はすべてCTIの性能テストプログラムに則って中立の第三者によって実施されています。
CTIによる認証は、認証を取得した冷却塔が、その冷却塔について公表さてれいる性能を満たしていることを保証するものです。
各冷却塔メーカーのCTI認証については、次のCTIのWebサイトを参照ください。
>>https://www.coolingtechnology.org/cti-certification
日本スピンドルのKGシリーズは、CTIテストコードATC-105にもとづく試験を実施し、STD-201による性能認証を受けています。
特徴
- CTI認証取得
- CTIはアメリカ発のグローバル認証機関です。CTIによって、KGシリーズの全ての機種がその性能を満たしていることが保証されます。
- 新型充填材「スピンエフ™」の開発
- 吊下げ式充填材の開発により圧損及び、水飛散を大幅に削減することが可能になりました。充填材シートの接着が不要の為、環境にも優しい製品です。
- 新型高効率ファンの開発
- 高効率ファンの開発及び、駆動部の最適設計により送風効率が大幅にUPしました。
- 現地での組立は簡単
- 本体は工場内で組立、ユニットに分割して現場へ搬入し、現場でドッキングする方式を採用しております。
新型充填材「スピンエフ™」
高効率ファン・トップランナーモーター
構造
| No. | 名 称 | 材 質 |
|---|---|---|
| 1 | ファンガード | 鋼材・溶融亜鉛メッキ |
| 2 | 軸受ユニット | |
| 3 | 送風機羽根 | アルミニウム |
| 4 | プーリ、ベルト | |
| 5 | ベルトカバー | ガラス繊維強化ポリエステル樹脂 |
| 6 | 散水箱 | 鋼材・溶融亜鉛メッキ |
| 7 | 散水槽 | 鋼材・溶融亜鉛メッキ |
| 8 | 散水槽オーバーフロー管 | 硬質塩化ビニル樹脂 |
| 9 | ファンケーシング | ガラス繊維強化ポリエステル樹脂 |
| 10 | 外板 | ガラス繊維強化ポリエステル樹脂 |
| 11 | 点検口 | ガラス繊維強化ポリエステル樹脂 |
| 12 | 電動機（全閉外扇屋外形） | |
| 13 | 給水管 | 鋼材・溶融亜鉛メッキ |
| 14 | 歩廊 | 鋼材・溶融亜鉛メッキ |
| 15 | 塔体骨組 | 鋼材・溶融亜鉛メッキ |
| 16 | ストレーナ | SUS304 |
| 17 | 水槽 | ガラス繊維強化ポリエステル樹脂 |
| 18 | 循環水入口管 | 硬質塩化ビニル樹脂 |
| 19 | 梯子 | 鋼材・溶融亜鉛メッキ |
| 20 | 充填材（エリミネータ、ルーバー付） | 硬質塩化ビニル樹脂 |
特殊仕様

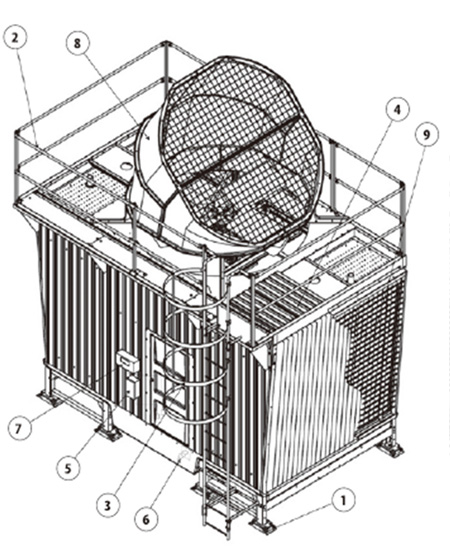

| No. | 材 質 | 用 途 | 内 容 |
|---|---|---|---|
| 1 | 防振装置 | 振動対策 | 防振スプリング、防振ゴム等により、冷却塔の振動の伝達を防ぎます。 |
| 2 | 塔上手摺 | 安全性向上 | 塔上点検時の落下防止対策になります。 |
| 3 | 保護枠付梯子 | 安全性向上 | 塔上点検時の落下防止対策になります。 |
| 4 | 散水槽蓋 | メンテナンス性向上 | 塔上点検時の足場として使用できます。 また散水槽への太陽光線を遮り、藻の発生を抑えます。 |
| 5 | サーモスイッチ | 省エネシステム水温制御 | ファンモーター、凍結防止ヒーター等の自動制御に役立ちます。 |
| 6 | 凍結防止ヒーター | 下部水槽凍結防止 | 過熱防止サーモを内蔵した安全設計です。 |
| 7 | 水処理装置 | 水質管理節水 | ブローダウン装置、水処理剤注入装置等があります。 |
| 8 | 吐出ダクト | ショートサーキット防止 騒音対策 |
直管、曲がり管（45°、90°）ダクトがあります。 |
| 9 | ルーバー | - | お客様のご要望により取付可能です。 |
標準仕様
- KG形標準仕様(低騒音形）
- KG形標準仕様(省エネ低騒音形）
- KG形標準仕様(超低騒音形）
- KG形標準仕様(省エネ超低騒音形）
| 機種 | 冷却トン | 水量 | セル数 | 電動機 | 配管径（Ａ）×個数 | 外形寸法ｍｍ | 質量 | 楊程 | 運転音 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格出力 | 定格電流値(200V) | 循環水 | 循環水 | ドレン | オーバー フロー |
自動 給水 |
手動 給水 |
幅(W) | 奥行 (L) | 全高（Ｈ） | 製品 | 運転 | ファン斜上 | ルーバー側 | 外板側 | ||||||
| 50Hz | 60Hz | 入口 | 出口 | 重量 | 重量 | 45°1.5ｍ | 2m | 2m | |||||||||||||
| RT | ㎥/h | (kw) | ( A ) | ( A ) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm) | (mm) | (mm) | (kg) | (kg) | (m) | (dB(A)) | (dB(A)) | (dB(A)) | ||
| KG-SQL201-A | 99 | 77.7 | 1 | 1.5 | 6.8 | 6.4 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 1,750 | 3,585 | 3,090 | 773 | 1,912 | 4.0 | 68.0 | 62.5 | 59.0 |
| KG-SQL201-B | 112 | 87.8 | 1 | 2.2 | 10.6 | 9.4 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 1,750 | 3,585 | 3,090 | 776 | 1,915 | 4.0 | 69.5 | 64.0 | 60.5 |
| KG-SQL201-C | 133 | 104.4 | 1 | 3.7 | 15.6 | 14.6 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 1,750 | 3,585 | 3,090 | 775 | 1,914 | 4.0 | 70.5 | 65.0 | 61.5 |
| KG-SQL201-D | 153 | 120.1 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 1,750 | 3,585 | 3,090 | 778 | 1,917 | 4.0 | 71.5 | 66.0 | 62.5 |
| KG-SAL201-D | 184 | 143.6 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,050 | 3,785 | 3,090 | 884 | 2,276 | 4.0 | 72.0 | 66.5 | 63.0 |
| KG-SBL201-D | 198 | 154.9 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,250 | 3,985 | 3,090 | 952 | 2,543 | 4.0 | 72.0 | 66.5 | 63.0 |
| KG-SBL201-E | 214 | 167.5 | 1 | 7.5 | 30.8 | 28.6 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,250 | 3,985 | 3,090 | 957 | 2,547 | 4.0 | 73.0 | 67.5 | 64.0 |
| KG-SBL221-E | 223 | 174.3 | 1 | 7.5 | 30.8 | 28.6 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,250 | 4,020 | 3,290 | 1,042 | 2,687 | 4.2 | 73.5 | 68.0 | 64.5 |
| KG-SCL221A-E | 235 | 183.3 | 1 | 7.5 | 30.8 | 28.6 | 200 X 1 | 200 X 1 | 50 X 1 | 50 X 1 | 40 X 1 | 40 X 1 | 2,350 | 4,120 | 3,290 | 1,124 | 2,875 | 4.2 | 73.5 | 68.0 | 64.5 |
| KG-SQL202-C | 267 | 208.9 | 2 | 3.7 | 15.6 | 14.6 | 125 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 3,500 | 3,585 | 3,090 | 1,550 | 3,828 | 4.0 | 73.0 | 67.5 | 63.5 |
| KG-SQL202-D | 307 | 240.2 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 3,500 | 3,585 | 3,090 | 1,556 | 3,834 | 4.0 | 74.5 | 69.0 | 64.5 |
| KG-SAL202-D | 368 | 287.2 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,100 | 3,785 | 3,090 | 1,769 | 4,552 | 4.0 | 74.5 | 69.5 | 65.0 |
| KG-SBL202-D | 397 | 309.8 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,500 | 3,985 | 3,090 | 1,905 | 5,085 | 4.0 | 74.5 | 69.0 | 65.0 |
| KG-SBL202-E | 429 | 334.9 | 2 | 7.5 | 30.8 | 28.6 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,500 | 3,985 | 3,090 | 1,914 | 5,094 | 4.0 | 75.5 | 70.0 | 66.0 |
| KG-SBL222-E | 446 | 348.6 | 2 | 7.5 | 30.8 | 28.6 | 150 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 50 X 1 | 50 X 1 | 4,500 | 4,020 | 3,290 | 2,085 | 5,373 | 4.2 | 76.0 | 70.5 | 66.5 |
| KG-SCL222A-E | 470 | 366.7 | 2 | 7.5 | 30.8 | 28.6 | 200 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 50 X 1 | 50 X 1 | 4,700 | 4,120 | 3,290 | 2,248 | 5,751 | 4.2 | 76.0 | 70.5 | 66.5 |
| KG-SAL203-D | 552 | 430.9 | 3 | 5.5 | 23.4 | 21.4 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,150 | 3,785 | 3,090 | 2,653 | 6,828 | 4.0 | 76.0 | 70.5 | 66.0 |
| KG-SBL203-D | 595 | 464.6 | 3 | 5.5 | 23.4 | 21.4 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,750 | 3,985 | 3,090 | 2,857 | 7,628 | 4.0 | 75.5 | 70.5 | 66.0 |
| KG-SBL203-E | 644 | 502.4 | 3 | 7.5 | 30.8 | 28.6 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,750 | 3,985 | 3,090 | 2,870 | 7,641 | 4.0 | 76.5 | 71.5 | 67.0 |
| KG-SBL223-E | 670 | 522.9 | 3 | 7.5 | 30.8 | 28.6 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,750 | 4,020 | 3,290 | 3,127 | 8,060 | 4.2 | 77.0 | 72.0 | 67.5 |
| KG-SCL223A-E | 705 | 550.0 | 3 | 7.5 | 30.8 | 28.6 | 200 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 7,050 | 4,120 | 3,290 | 3,373 | 8,626 | 4.2 | 77.5 | 72.0 | 67.5 |
| KG-SBL204-D | 794 | 619.5 | 4 | 5.5 | 23.4 | 21.4 | 150 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 40 X 2 | 40 X 2 | 9,000 | 3,985 | 3,090 | 3,810 | 10,170 | 4.0 | 76.5 | 71.5 | 66.0 |
| KG-SBL204-E | 858 | 669.9 | 4 | 7.5 | 30.8 | 28.6 | 150 X 4 | 200 X 2 | 80 X 4 | 80 X 2 | 40 X 2 | 40 X 2 | 9,000 | 3,985 | 3,090 | 3,827 | 10,188 | 4.0 | 77.5 | 72.5 | 67.0 |
| KG-SBL224-E | 893 | 697.2 | 4 | 7.5 | 30.8 | 28.6 | 150 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 50 X 2 | 50 X 2 | 9,000 | 4,020 | 3,290 | 4,170 | 10,747 | 4.2 | 78.0 | 72.5 | 67.5 |
| KG-SCL224A-E | 940 | 733.3 | 4 | 7.5 | 30.8 | 28.6 | 200 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 50 X 2 | 50 X 2 | 9,400 | 4,120 | 3,290 | 4,497 | 11,502 | 4.2 | 78.0 | 73.0 | 67.5 |
| 機種 | 冷却トン | 水量 | セル数 | 電動機 | 配管径（Ａ）×個数 | 外形寸法ｍｍ | 質量 | 楊程 | 運転音 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格出力 | 定格電流値(200V) | 循環水 | 循環水 | ドレン | オーバー フロー |
自動 給水 |
手動 給水 |
幅(W) | 奥行 (L) | 全高（Ｈ） | 製品 | 運転 | ファン斜上 | ルーバー側 | 外板側 | ||||||
| 50Hz | 60Hz | 入口 | 出口 | 重量 | 重量 | 45°1.5ｍ | 2m | 2m | |||||||||||||
| RT | ㎥/h | (kw) | ( A ) | ( A ) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm) | (mm) | (mm) | (kg) | (kg) | (m) | (dB(A)) | (dB(A)) | (dB(A)) | ||
| KG-SAL201-A | 118 | 92.7 | 1 | 1.5 | 6.8 | 6.4 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,050 | 3,785 | 3,090 | 874 | 2,266 | 4.0 | 69.0 | 63.5 | 60.0 |
| KG-SAL201-B | 134 | 104.8 | 1 | 2.2 | 10.6 | 9.4 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,050 | 3,785 | 3,090 | 876 | 2,268 | 4.0 | 70.5 | 65.0 | 61.5 |
| KG-SAL201-C | 160 | 124.9 | 1 | 3.7 | 15.6 | 14.6 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,050 | 3,785 | 3,090 | 884 | 2,275 | 4.0 | 71.5 | 66.0 | 62.5 |
| KG-SCL201-C | 183 | 143.4 | 1 | 3.7 | 15.6 | 14.6 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,350 | 4,085 | 3,090 | 1,026 | 2,720 | 4.0 | 72.5 | 67.0 | 63.5 |
| KG-SQL202-A | 199 | 155.4 | 2 | 1.5 | 6.8 | 6.4 | 125 X 2 | 150 X 1 | 80 X 2 | 80 X 1 | 25 X 1 | 25 X 1 | 3,500 | 3,585 | 3,090 | 1,546 | 3,824 | 4.0 | 70.5 | 65.0 | 61.0 |
| KG-SBL221-D | 207 | 161.5 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,250 | 4,020 | 3,290 | 1,038 | 2,682 | 4.2 | 72.0 | 66.5 | 63.0 |
| KG-SCL221-D | 220 | 171.7 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 40 X 1 | 40 X 1 | 2,350 | 4,120 | 3,290 | 1,142 | 2,893 | 4.2 | 73.0 | 67.5 | 64.0 |
| KG-SRL202-B | 238 | 186.3 | 2 | 2.2 | 10.6 | 9.4 | 125 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 3,700 | 3,685 | 3,090 | 1,623 | 4,087 | 4.0 | 71.5 | 66.5 | 62.0 |
| KG-SAL202-B | 268 | 209.5 | 2 | 2.2 | 10.6 | 9.4 | 125 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,100 | 3,785 | 3,090 | 1,752 | 4,536 | 4.0 | 73.0 | 68.0 | 63.5 |
| KG-SAL202-C | 320 | 249.7 | 2 | 3.7 | 15.6 | 14.6 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,100 | 3,785 | 3,090 | 1,767 | 4,551 | 4.0 | 74.0 | 68.5 | 64.5 |
| KG-SCL202-C | 367 | 286.8 | 2 | 3.7 | 15.6 | 14.6 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,700 | 4,085 | 3,090 | 2,051 | 5,441 | 4.0 | 75.0 | 70.0 | 65.5 |
| KG-SAL203-B | 402 | 314.3 | 3 | 2.2 | 10.6 | 9.4 | 125 X 3 | 150 X 2 | 80 X 3 | 80 X 2 | 25 X 2 | 25 X 2 | 6,150 | 3,785 | 3,090 | 2,628 | 6,803 | 4.0 | 74.5 | 69.0 | 64.5 |
| KG-SBL222-D | 414 | 323.0 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 50 X 1 | 50 X 1 | 4,500 | 4,020 | 3,290 | 2,076 | 5,364 | 4.2 | 74.5 | 69.0 | 65.0 |
| KG-SCL222-D | 440 | 343.5 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 50 X 1 | 50 X 1 | 4,700 | 4,120 | 3,290 | 2,284 | 5,787 | 4.2 | 75.5 | 70.5 | 66.0 |
| KG-SAL203-C | 480 | 374.6 | 3 | 3.7 | 15.6 | 14.6 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,150 | 3,785 | 3,090 | 2,651 | 6,826 | 4.0 | 75.0 | 70.0 | 65.5 |
| KG-SCL203-C | 551 | 430.2 | 3 | 3.7 | 15.6 | 14.6 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 7,050 | 4,085 | 3,090 | 3,077 | 8,161 | 4.0 | 76.5 | 71.0 | 66.5 |
| KG-SCL204-B | 613 | 478.2 | 4 | 2.2 | 10.6 | 9.4 | 150 X 4 | 200 X 2 | 80 X 4 | 80 X 2 | 40 X 2 | 40 X 2 | 9,400 | 4,085 | 3,090 | 4,007 | 10,786 | 4.0 | 76.0 | 71.0 | 65.5 |
| KG-SBL223-D | 621 | 484.4 | 3 | 5.5 | 23.4 | 21.4 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,750 | 4,020 | 3,290 | 3,114 | 8,047 | 4.2 | 75.5 | 70.5 | 66.0 |
| KG-SCL223-D | 660 | 515.2 | 3 | 5.5 | 23.4 | 21.4 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 7,050 | 4,120 | 3,290 | 3,426 | 8,680 | 4.2 | 77.0 | 71.5 | 67.0 |
| KG-SCL204-C | 735 | 573.6 | 4 | 3.7 | 15.6 | 14.6 | 150 X 4 | 200 X 2 | 80 X 4 | 80 X 2 | 40 X 2 | 40 X 2 | 9,400 | 4,085 | 3,090 | 4,103 | 10,881 | 4.0 | 77.0 | 72.0 | 66.5 |
| KG-SCL225-B | 806 | 629.1 | 5 | 2.2 | 10.6 | 9.4 | 150 X 5 | 200 X 3 | 80 X 5 | 80 X 3 | 40 X 3 | 40 X 3 | 11,750 | 4,120 | 3,290 | 5,546 | 14,302 | 4.2 | 76.5 | 71.5 | 65.5 |
| KG-SBL224-D | 828 | 645.9 | 4 | 5.5 | 23.4 | 21.4 | 150 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 50 X 2 | 50 X 2 | 9,000 | 4,020 | 3,290 | 4,152 | 10,729 | 4.2 | 76.5 | 71.5 | 66.0 |
| KG-SCL224-D | 880 | 687.0 | 4 | 5.5 | 23.4 | 21.4 | 150 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 50 X 2 | 50 X 2 | 9,400 | 4,120 | 3,290 | 4,569 | 11,573 | 4.2 | 77.5 | 72.5 | 67.0 |
| KG-SCL225-C | 962 | 751.1 | 5 | 3.7 | 15.6 | 14.6 | 150 X 5 | 250 X 3 | 80 X 5 | 80 X 3 | 40 X 3 | 40 X 3 | 11,750 | 4,120 | 3,290 | 5,730 | 14,486 | 4.2 | 77.5 | 72.5 | 66.5 |
| 機種 | 冷却トン | 水量 | セル数 | 電動機 | 配管径（Ａ）×個数 | 外形寸法ｍｍ | 質量 | 楊程 | 運転音 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格出力 | 定格電流値(200V) | 循環水 | 循環水 | ドレン | オーバー フロー |
自動 給水 |
手動 給水 |
幅(W) | 奥行 (L) | 全高（Ｈ） | 製品 | 運転 | ファン斜上 | ルーバー側 | 外板側 | ||||||
| 50Hz | 60Hz | 入口 | 出口 | 重量 | 重量 | 45°1.5ｍ | 2m | 2m | |||||||||||||
| RT | ㎥/h | (kw) | ( A ) | ( A ) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm) | (mm) | (mm) | (kg) | (kg) | (m) | (dB(A)) | (dB(A)) | (dB(A)) | ||
| KG-SQS201-A | 98 | 76.8 | 1 | 1.5 | 6.8 | 6.4 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 1,750 | 3,585 | 3,090 | 773 | 1,912 | 4.0 | 63.5 | 58.0 | 54.5 |
| KG-SQS201-B | 111 | 86.7 | 1 | 2.2 | 10.6 | 9.4 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 1,750 | 3,585 | 3,090 | 776 | 1,915 | 4.0 | 64.5 | 59.0 | 55.5 |
| KG-SQS201-C | 132 | 103.0 | 1 | 3.7 | 15.6 | 14.6 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 1,750 | 3,585 | 3,090 | 775 | 1,914 | 4.0 | 66.0 | 60.5 | 57.0 |
| KG-SRS201-D | 160 | 125.4 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 1,850 | 3,685 | 3,090 | 819 | 2,051 | 4.0 | 67.0 | 61.5 | 58.0 |
| KG-SAS201-D | 182 | 142.0 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,050 | 3,785 | 3,090 | 884 | 2,276 | 4.0 | 67.5 | 62.0 | 58.5 |
| KG-SBS201-D | 196 | 153.2 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,250 | 3,985 | 3,090 | 952 | 2,543 | 4.0 | 68.0 | 62.5 | 59.0 |
| KG-SBS201-E | 214 | 167.5 | 1 | 7.5 | 30.8 | 28.6 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,250 | 3,985 | 3,090 | 957 | 2,547 | 4.0 | 68.0 | 62.5 | 59.0 |
| KG-SBS221-E | 227 | 177.3 | 1 | 7.5 | 30.8 | 28.6 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,250 | 4,020 | 3,290 | 1,042 | 2,687 | 4.2 | 68.5 | 63.0 | 59.5 |
| KG-SCS221A-E | 231 | 180.2 | 1 | 7.5 | 30.8 | 28.6 | 200 X 1 | 200 X 1 | 50 X 1 | 50 X 1 | 40 X 1 | 40 X 1 | 2,350 | 4,120 | 3,290 | 1,124 | 2,875 | 4.2 | 68.5 | 63.0 | 59.5 |
| KG-SQS202-C | 264 | 206.0 | 2 | 3.7 | 15.6 | 14.6 | 125 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 3,500 | 3,585 | 3,090 | 1,550 | 3,828 | 4.0 | 68.5 | 63.0 | 59.0 |
| KG-SRS202-D | 321 | 250.8 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 3,700 | 3,685 | 3,090 | 1,638 | 4,102 | 4.0 | 69.5 | 64.0 | 60.0 |
| KG-SAS202-D | 364 | 283.9 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,100 | 3,785 | 3,090 | 1,769 | 4,552 | 4.0 | 70.5 | 65.0 | 60.5 |
| KG-SBS202-D | 392 | 306.4 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,500 | 3,985 | 3,090 | 1,905 | 5,085 | 4.0 | 70.5 | 65.0 | 61.0 |
| KG-SBS202-E | 429 | 334.9 | 2 | 7.5 | 30.8 | 28.6 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,500 | 3,985 | 3,090 | 1,914 | 5,094 | 4.0 | 70.5 | 65.5 | 61.0 |
| KG-SBS222-E | 454 | 354.5 | 2 | 7.5 | 30.8 | 28.6 | 150 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 50 X 1 | 50 X 1 | 4,500 | 4,020 | 3,290 | 2,085 | 5,373 | 4.2 | 71.0 | 66.0 | 61.5 |
| KG-SCS222A-E | 462 | 360.5 | 2 | 7.5 | 30.8 | 28.6 | 200 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 50 X 1 | 50 X 1 | 4,700 | 4,120 | 3,290 | 2,248 | 5,751 | 4.2 | 71.0 | 65.5 | 61.5 |
| KG-SAS203-D | 546 | 425.9 | 3 | 5.5 | 23.4 | 21.4 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,150 | 3,785 | 3,090 | 2,653 | 6,828 | 4.0 | 71.5 | 66.5 | 61.5 |
| KG-SBS203-D | 589 | 459.7 | 3 | 5.5 | 23.4 | 21.4 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,750 | 3,985 | 3,090 | 2,857 | 7,628 | 4.0 | 71.5 | 66.5 | 62.0 |
| KG-SBS203-E | 644 | 502.4 | 3 | 7.5 | 30.8 | 28.6 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,750 | 3,985 | 3,090 | 2,871 | 7,641 | 4.0 | 72.0 | 66.5 | 62.0 |
| KG-SBS223-E | 681 | 531.8 | 3 | 7.5 | 30.8 | 28.6 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,750 | 4,020 | 3,290 | 3,127 | 8,060 | 4.2 | 72.5 | 67.0 | 62.5 |
| KG-SAS204-D | 728 | 567.8 | 4 | 5.5 | 23.4 | 21.4 | 150 X 4 | 200 X 2 | 80 X 4 | 80 X 2 | 40 X 2 | 40 X 2 | 8,200 | 3,785 | 3,090 | 3,538 | 9,105 | 4.0 | 72.5 | 67.0 | 61.5 |
| KG-SBS204-D | 785 | 612.9 | 4 | 5.5 | 23.4 | 21.4 | 150 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 40 X 2 | 40 X 2 | 9,000 | 3,985 | 3,090 | 3,810 | 10,170 | 4.0 | 72.5 | 67.0 | 62.0 |
| KG-SBS204-E | 858 | 669.9 | 4 | 7.5 | 30.8 | 28.6 | 150 X 4 | 200 X 2 | 80 X 4 | 80 X 2 | 40 X 2 | 40 X 2 | 9,000 | 3,985 | 3,090 | 3,828 | 10,188 | 4.0 | 72.5 | 67.5 | 62.0 |
| KG-SBS224-E | 909 | 709.0 | 4 | 7.5 | 30.8 | 28.6 | 150 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 50 X 2 | 50 X 2 | 9,000 | 4,020 | 3,290 | 4,170 | 10,747 | 4.2 | 73.0 | 68.0 | 62.5 |
| KG-SCS224A-E | 924 | 721.0 | 4 | 7.5 | 30.8 | 28.6 | 200 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 50 X 2 | 50 X 2 | 9,400 | 4,120 | 3,290 | 4,497 | 11,502 | 4.2 | 73.0 | 67.5 | 62.5 |
| 機種 | 冷却トン | 水量 | セル数 | 電動機 | 配管径（Ａ）×個数 | 外形寸法ｍｍ | 質量 | 楊程 | 運転音 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格出力 | 定格電流値(200V) | 循環水 | 循環水 | ドレン | オーバー フロー |
自動 給水 |
手動 給水 |
幅(W) | 奥行 (L) | 全高（Ｈ） | 製品 | 運転 | ファン斜上 | ルーバー側 | 外板側 | ||||||
| 50Hz | 60Hz | 入口 | 出口 | 重量 | 重量 | 45°1.5ｍ | 2m | 2m | |||||||||||||
| RT | ㎥/h | (kw) | ( A ) | ( A ) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm x 個数) | (mm) | (mm) | (mm) | (kg) | (kg) | (m) | (dB(A)) | (dB(A)) | (dB(A)) | ||
| KG-SAS201-A | 117 | 91.6 | 1 | 1.5 | 6.8 | 6.4 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,050 | 3,785 | 3,090 | 874 | 2,266 | 4.0 | 65.0 | 59.5 | 56.0 |
| KG-SAS201-B | 132 | 103.6 | 1 | 2.2 | 10.6 | 9.4 | 125 X 1 | 125 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,050 | 3,785 | 3,090 | 876 | 2,268 | 4.0 | 65.5 | 60.0 | 56.5 |
| KG-SAS201-C | 158 | 123.3 | 1 | 3.7 | 15.6 | 14.6 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,050 | 3,785 | 3,090 | 884 | 2,275 | 4.0 | 67.0 | 61.5 | 58.0 |
| KG-SCS201-C | 180 | 141.0 | 1 | 3.7 | 15.6 | 14.6 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,350 | 4,085 | 3,090 | 1,026 | 2,720 | 4.0 | 67.5 | 62.0 | 58.5 |
| KG-SQS202-A | 197 | 153.7 | 2 | 1.5 | 6.8 | 6.4 | 125 X 2 | 150 X 1 | 80 X 2 | 80 X 1 | 25 X 1 | 25 X 1 | 3,500 | 3,585 | 3,090 | 1,546 | 3,824 | 4.0 | 66.5 | 61.0 | 56.5 |
| KG-SBS221-D | 204 | 159.5 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 25 X 1 | 25 X 1 | 2,250 | 4,020 | 3,290 | 1,038 | 2,682 | 4.2 | 68.0 | 62.5 | 59.0 |
| KG-SCS221-D | 217 | 170.0 | 1 | 5.5 | 23.4 | 21.4 | 150 X 1 | 150 X 1 | 50 X 1 | 50 X 1 | 40 X 1 | 40 X 1 | 2,350 | 4,120 | 3,290 | 1,142 | 2,893 | 4.2 | 68.5 | 63.0 | 59.5 |
| KG-SRS202-B | 236 | 184.4 | 2 | 2.2 | 10.6 | 9.4 | 125 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 3,700 | 3,685 | 3,090 | 1,623 | 4,087 | 4.0 | 67.5 | 62.5 | 58.0 |
| KG-SAS202-B | 265 | 207.1 | 2 | 2.2 | 10.6 | 9.4 | 125 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,100 | 3,785 | 3,090 | 1,752 | 4,536 | 4.0 | 68.0 | 63.0 | 58.5 |
| KG-SAS202-C | 316 | 246.6 | 2 | 3.7 | 15.6 | 14.6 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,100 | 3,785 | 3,090 | 1,767 | 4,551 | 4.0 | 69.5 | 64.0 | 60.0 |
| KG-SCS202-C | 361 | 281.9 | 2 | 3.7 | 15.6 | 14.6 | 150 X 2 | 200 X 1 | 80 X 2 | 80 X 1 | 40 X 1 | 40 X 1 | 4,700 | 4,085 | 3,090 | 2,051 | 5,441 | 4.0 | 70.0 | 64.5 | 60.5 |
| KG-SAS203-B | 398 | 310.7 | 3 | 2.2 | 10.6 | 9.4 | 125 X 3 | 150 X 2 | 80 X 3 | 80 X 2 | 25 X 2 | 25 X 2 | 6,150 | 3,785 | 3,090 | 2,628 | 6,803 | 4.0 | 69.5 | 64.0 | 59.5 |
| KG-SBS222-D | 408 | 319.0 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 50 X 1 | 50 X 1 | 4,500 | 4,020 | 3,290 | 2,076 | 5,364 | 4.2 | 70.5 | 65.5 | 61.0 |
| KG-SCS222-D | 435 | 339.9 | 2 | 5.5 | 23.4 | 21.4 | 150 X 2 | 250 X 1 | 80 X 2 | 80 X 1 | 50 X 1 | 50 X 1 | 4,700 | 4,120 | 3,290 | 2,284 | 5,787 | 4.2 | 71.0 | 65.5 | 61.5 |
| KG-SAS203-C | 474 | 369.9 | 3 | 3.7 | 15.6 | 14.6 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,150 | 3,785 | 3,090 | 2,651 | 6,826 | 4.0 | 70.5 | 65.5 | 61.0 |
| KG-SCS203-C | 542 | 422.9 | 3 | 3.7 | 15.6 | 14.6 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 7,050 | 4,085 | 3,090 | 3,077 | 8,161 | 4.0 | 71.5 | 66.0 | 61.5 |
| KG-SCS204-B | 608 | 474.2 | 4 | 2.2 | 10.6 | 9.4 | 150 X 4 | 200 X 2 | 80 X 4 | 80 X 2 | 40 X 2 | 40 X 2 | 9,400 | 4,085 | 3,090 | 4,007 | 10,786 | 4.0 | 71.0 | 65.5 | 60.5 |
| KG-SBS223-D | 613 | 478.5 | 3 | 5.5 | 23.4 | 21.4 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 6,750 | 4,020 | 3,290 | 3,114 | 8,047 | 4.2 | 72.0 | 66.5 | 62.0 |
| KG-SCS223-D | 653 | 509.9 | 3 | 5.5 | 23.4 | 21.4 | 150 X 3 | 200 X 2 | 80 X 3 | 80 X 2 | 40 X 2 | 40 X 2 | 7,050 | 4,120 | 3,290 | 3,426 | 8,680 | 4.2 | 72.0 | 67.0 | 62.5 |
| KG-SCS204-C | 722 | 563.9 | 4 | 3.7 | 15.6 | 14.6 | 150 X 4 | 200 X 2 | 80 X 4 | 80 X 2 | 40 X 2 | 40 X 2 | 9,400 | 4,085 | 3,090 | 4,103 | 10,881 | 4.0 | 72.0 | 67.0 | 61.5 |
| KG-SCS225-B | 799 | 623.6 | 5 | 2.2 | 10.6 | 9.4 | 150 X 5 | 200 X 3 | 80 X 5 | 80 X 3 | 40 X 3 | 40 X 3 | 11,750 | 4,120 | 3,290 | 5,546 | 14,302 | 4.2 | 71.0 | 66.0 | 60.5 |
| KG-SBS224-D | 817 | 638.0 | 4 | 5.5 | 23.4 | 21.4 | 150 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 50 X 2 | 50 X 2 | 9,000 | 4,020 | 3,290 | 4,152 | 10,729 | 4.2 | 72.5 | 67.5 | 62.0 |
| KG-SCS224-D | 871 | 679.9 | 4 | 5.5 | 23.4 | 21.4 | 150 X 4 | 250 X 2 | 80 X 4 | 80 X 2 | 50 X 2 | 50 X 2 | 9,400 | 4,120 | 3,290 | 4,569 | 11,573 | 4.2 | 73.0 | 67.5 | 62.5 |
| KG-SCS225-C | 948 | 740.1 | 5 | 3.7 | 15.6 | 14.6 | 150 X 5 | 200 X 3 | 80 X 5 | 80 X 3 | 40 X 3 | 40 X 3 | 11,750 | 4,120 | 3,290 | 5,730 | 14,486 | 4.2 | 72.5 | 67.5 | 61.5 |
1.図面については直接お問い合わせください。 2.仕様は予告なく変更する場合がございます。
